CAD迷你看图怎么测量长度

作者:本站整理 时间:2020-02-25

  CAD迷你看图怎么测量长度?CAD迷你看图是一款小巧便捷的DWG看图工具,可以进行简单的测量操作,为浏览图纸提供相应的辅助工具,从而很好的帮助用户看懂图纸、分析图纸。今天小编给朋友们介绍CAD迷你看图智能测量方法,赶紧一起往下看看吧。

  1、首先打开CAD迷你看图软件,点击文件夹图案,导入需要测量的CAD图纸文件。

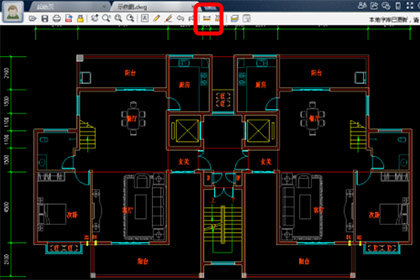

  2、点击智能测量快捷键,开始测量。

  3、然后选择需要测量目标,最简单的自然是直线,根据软件提示选择需要测量的起点和终点(也可以直接点击直线),并移动指定标注位置按ESC退出,就会出现这条直线的长度,用鼠标左键确定一下测量结果的位置,测量就完成了。



  4、测量圆弧半径与直线操作步骤一样,把鼠标放到圆弧上,圆弧的半径显示出来后,点击左键确定测量位置,测量完成。

  5、测量角度的时候则需要先选择第一条直线,再选择第二条直线,鼠标移动就可以得出测量结果。

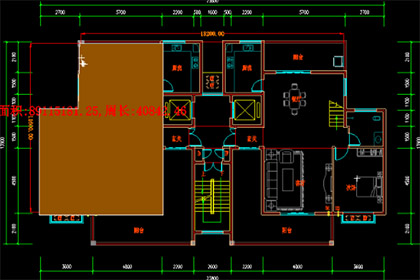

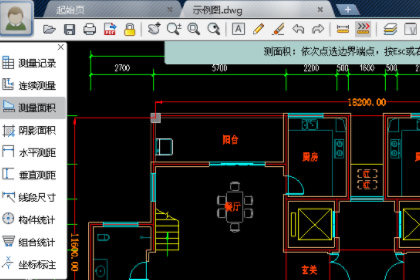

  6、测量面积和周长就相对麻烦了,先点击测量按钮,选择测量面积选项,再依次点选边界端点(封闭图形才能测算面积),按Esc或右键退出,就会在屏幕上显示该图形的面积和周长。
